Máquina de corte por láser de fibra

Descripción

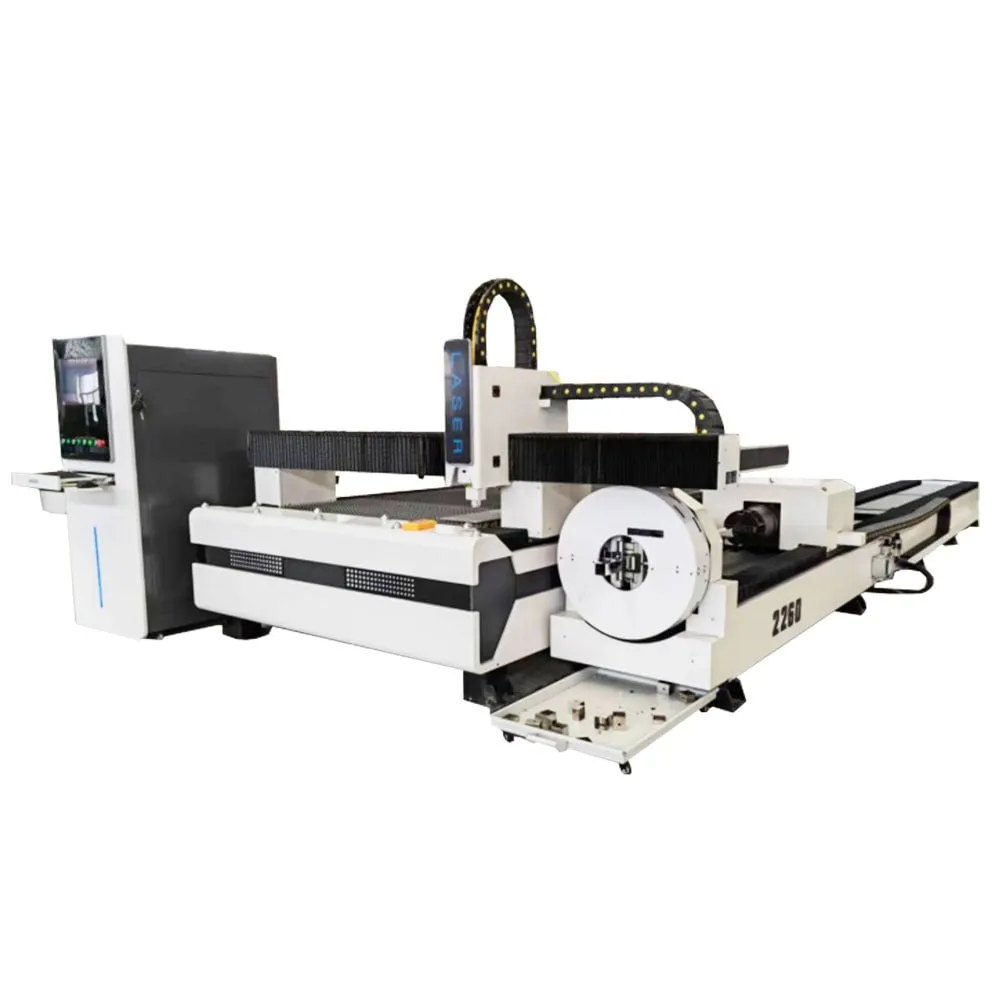

Máquina de corte por láser de fibra de 3000 x 1500 mm y 1500 W para tubos y láminas de metal

Código del articulo: SIT-FIBER-JM2260

Parámetros técnicos:

Modelo | JM2260 |

Tipo de láser | Raycus |

Potencia nominal | 1500W |

Corte de tubos | Eje X | 400 mm |

Eje Y | 6000 milímetros |

Eje Z | 220 mm |

Tamaño del corte | 220 × 6000 mm |

Diámetro máximo de corte | 220 mm |

Corte de chapa | Tamaño del corte | 1500 x 3000 mm |

Velocidad máxima | 50 m/min |

Voltaje de trabajo | 380 V/50 Hz, 2 fases |

Potencia total | 15KW |

Protección de la fuente de alimentación | IP54 |

Dimensión total | 1: 7900 mm x 900 mm x 1000 mm |

2: 4500 mm x 2200 mm x 1800 mm |

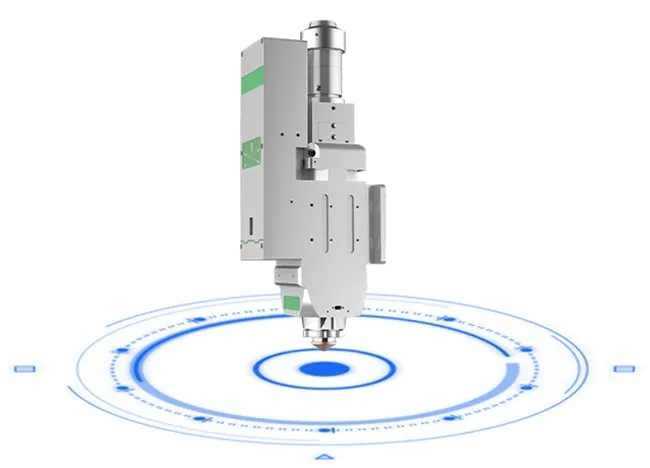

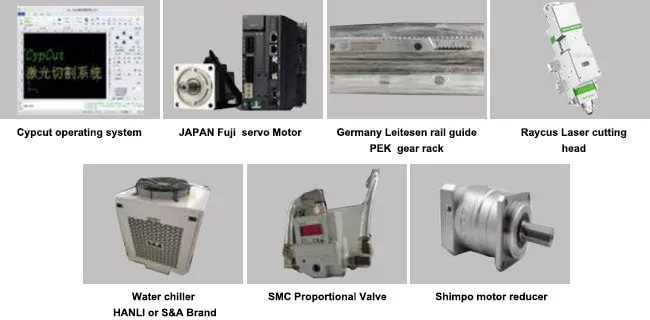

Configuración: NO. | Nombre | Cantidad | Observaciones | 1 | Láser de fibra | 1 juego | Raycus o Max | Fuente de alimentación láser | Enfriador de agua | Hong Kong | 2 | Cabezal de corte por láser | 1 juego | Herramientas Ospri/Ray | 3 | Cama de la máquina | Riel guía lineal | 1 juego | Taiwán HIWIN | Guía ferroviaria | 3 juegos | Japón THK/Taiwán HIWIN | Cremallera de engranajes | 3 juegos | YYC alemán | Reductor | 3 juegos | Francia MOTOVARIL/Japón Shimpo | Servomotor y accionamiento | 4 juegos | Japón FUJI | Componente neumático | 1 juego | ARTAC/SMC | Componentes eléctricos | 1 juego | Francia Schneider | Gabinete de control | 1 juego | DAHE | Cuerpo de la máquina | 1 juego | DAHE | Recolector de fragmentos de metal | 1 juego | DAHE | 4 | Sistema de control de software | NC/Corte de cigarros | Parámetros de corte:

Materiales | Espesor (m) | Velocidad (m/min) | Potencia (W) | Gas | Presión (bar) | Boquilla (mm) | Altura de corte (mm) |

Inoxidable | 1 | 25 | 1500 | N2 | 12 | 1,5 segundos | 0,5 |

2 | 8 | 14 | 2.0S | 0,5 |

3 | 4.5 | 16 | 2,5 segundos | 0,5 |

4.5 | 1.5 | 18 | 3.0S | 0,5 |

5.5 | 0,8 | 18 | 3.0S | 0,5 |

Leve | 1 | 22 | 1500 | N2 | 12 | 1,5 segundos | 0,5 |

3 | 3.6 | O2 | 0.6 | 1.0D | 1 |

6 | 1.4 | 0.6 | 1.5D | 1 |

8 | 1.2 | 0.6 | 1.5D | 1 |

10 | 1 | 0.6 | 2.0D | 1 |

12 | 0,8 | 0.6 | 2.5D | 1 |

14 | 0,65 | 0.6 | 3.0D | 1 |

16 | 0,5 | 0.6 | 3.0D | 1 |

Aluminio | 1 | 18 | 1500 | N2 | 12 | 1,5 segundos | 0,5 |

2 | 6 | 14 | 2.0S | 0,5 |

3 | 2.5 | 15 | 2,5 segundos | 0,5 |

4 | 0,8 | 17 | 3.0S | 0,5 |

Cobre | 1 | 15 | 1500 | N2 | 14 | 1,5 segundos | 0,5 |

2 | 5 | 16 | 2.0S | 0,5 |

3 | 1.8 | 18 | 2,5 segundos | 0,5 |

4 | 1 | 20 | 3.0S | 0,5 |
